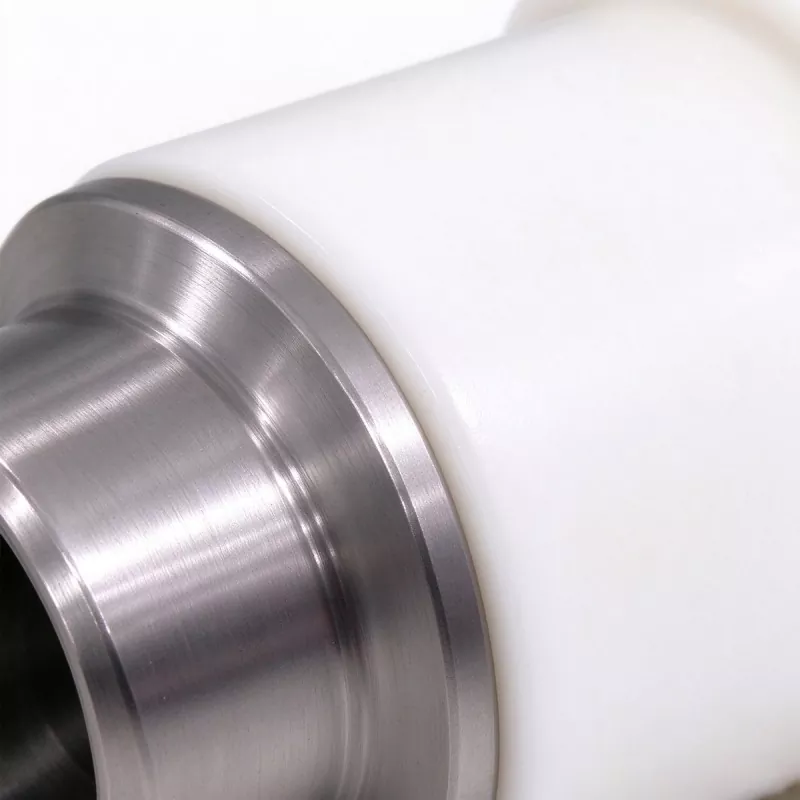

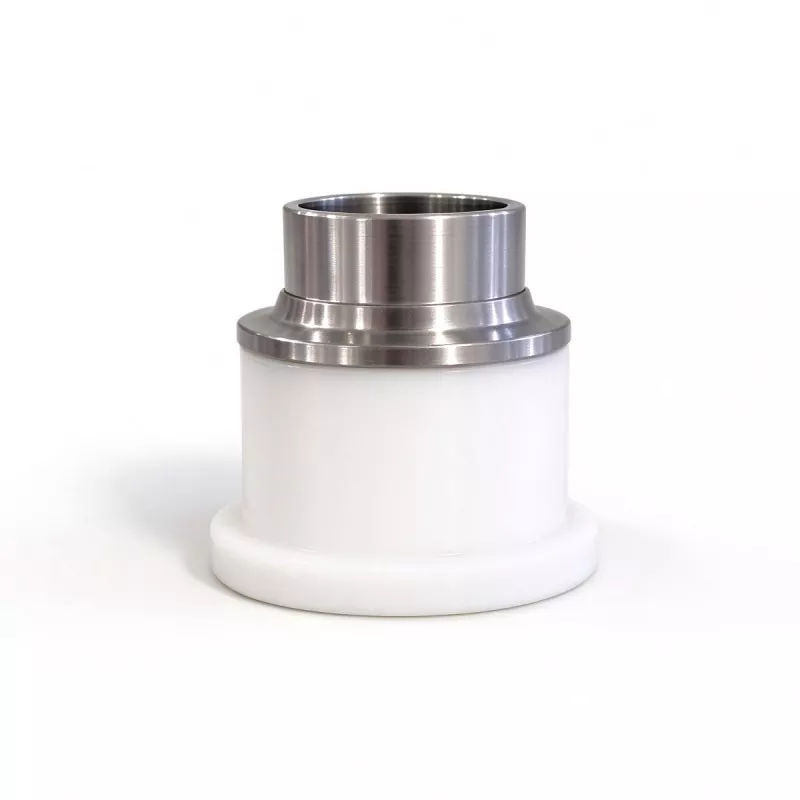

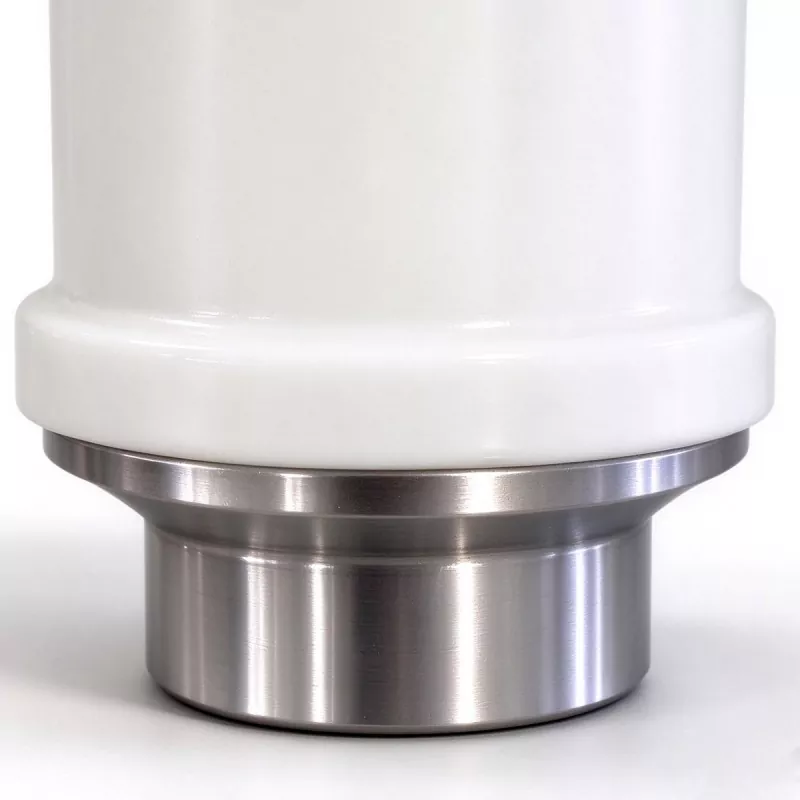

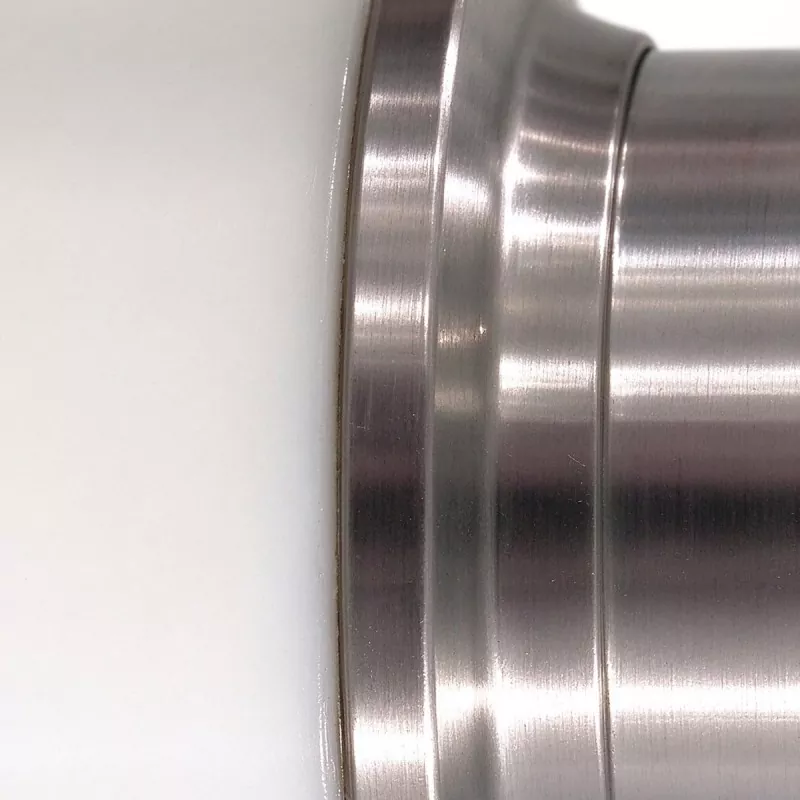

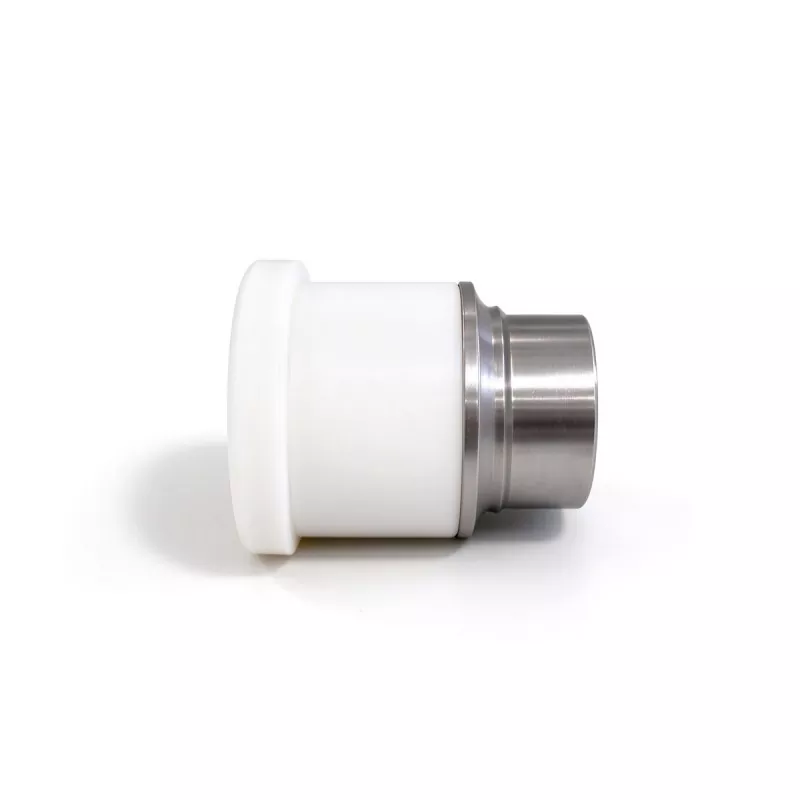

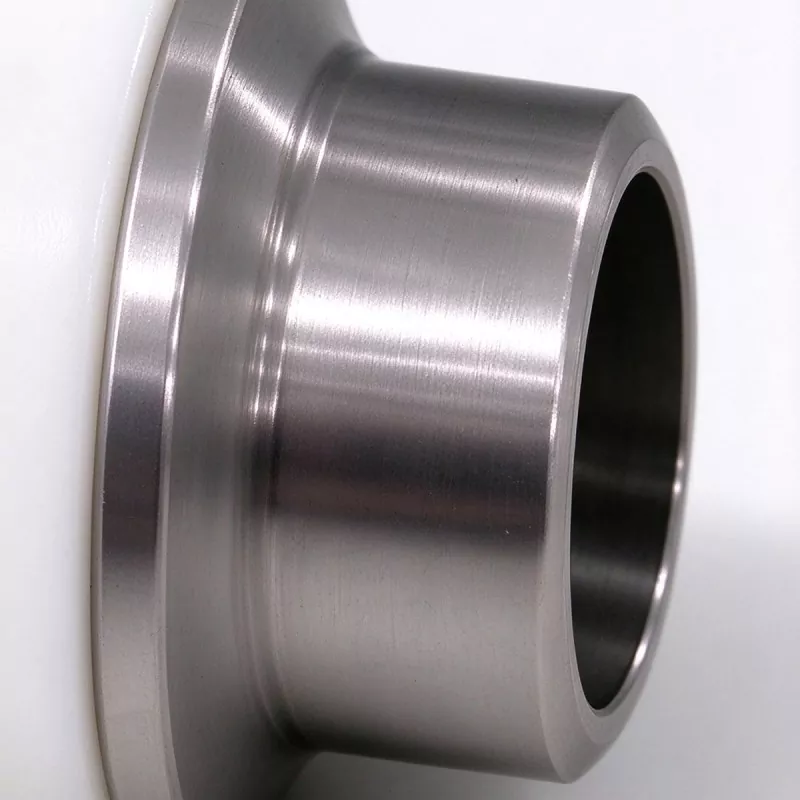

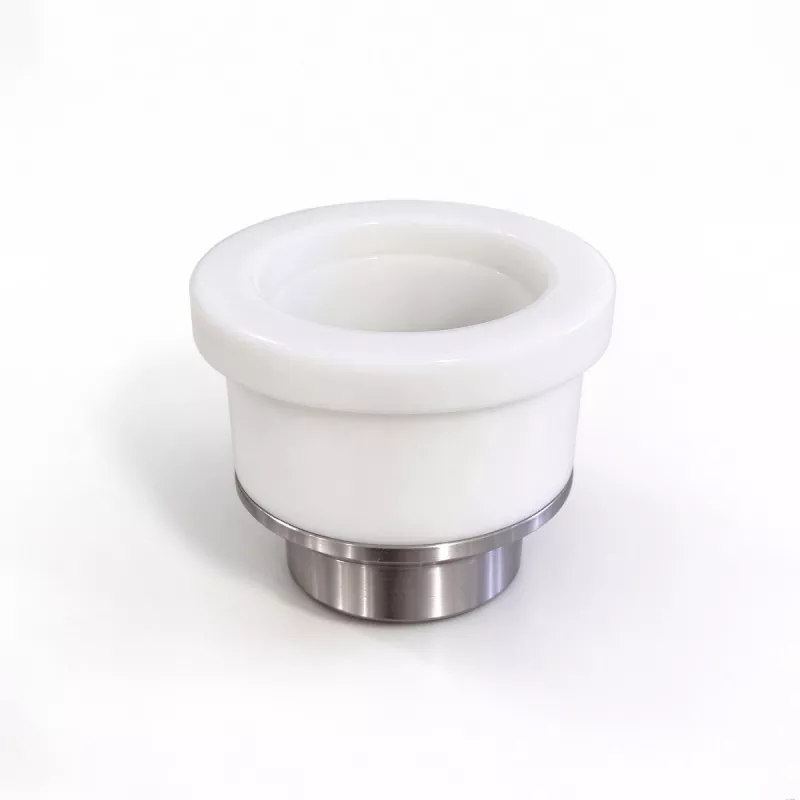

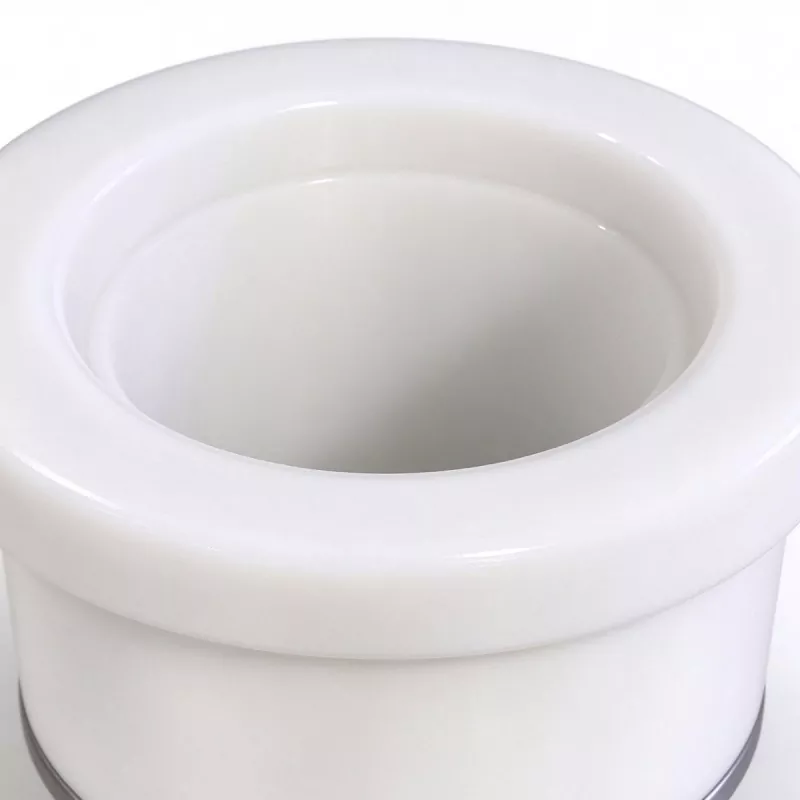

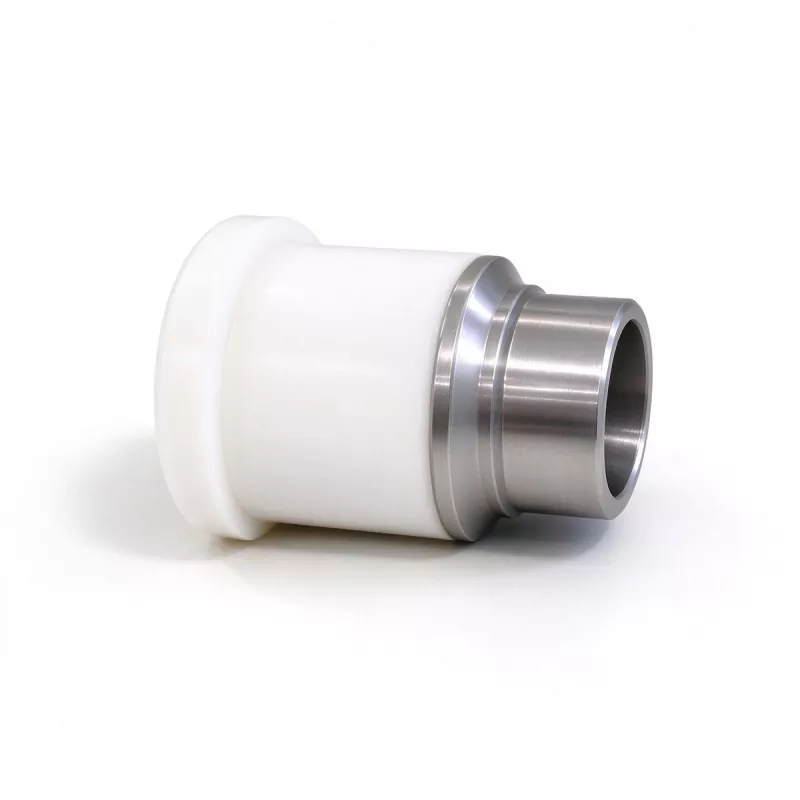

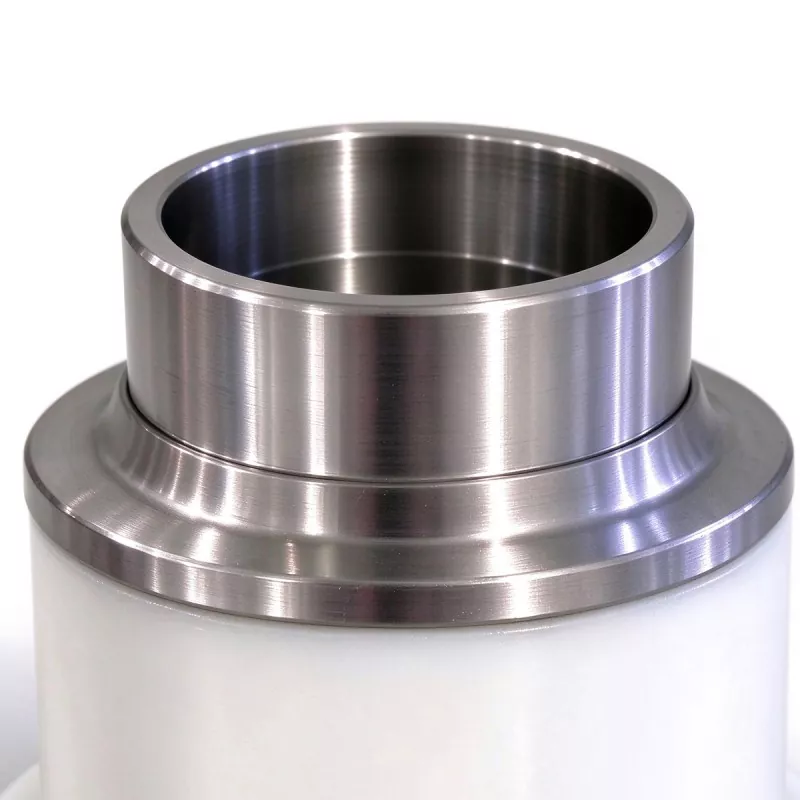

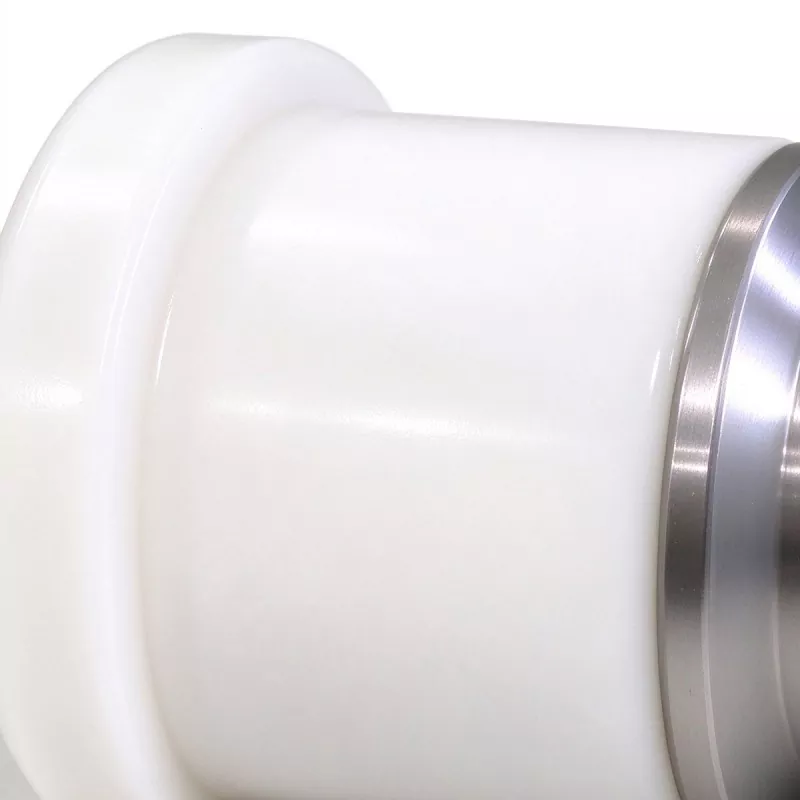

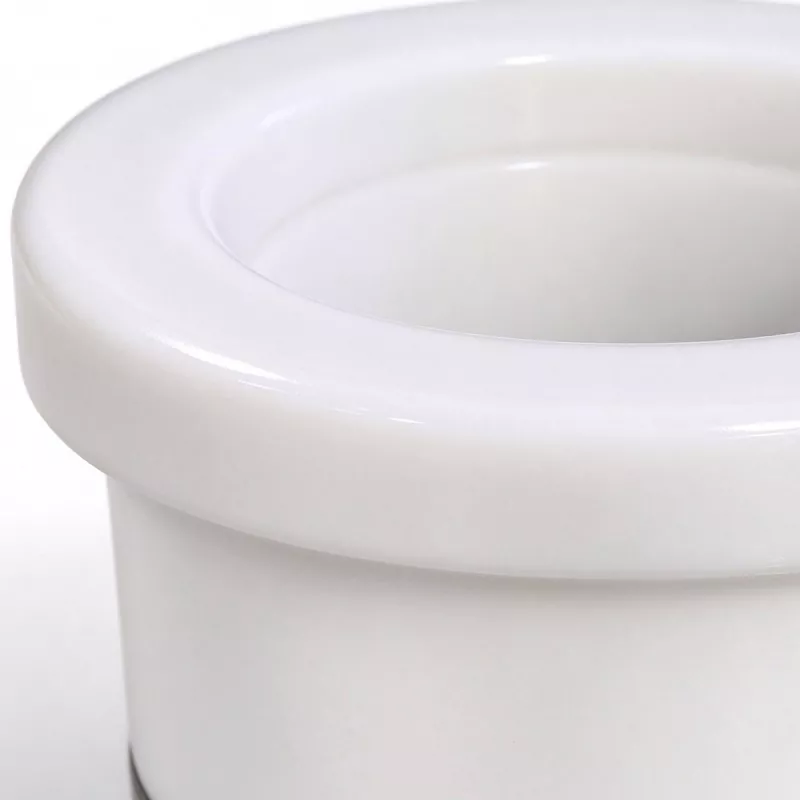

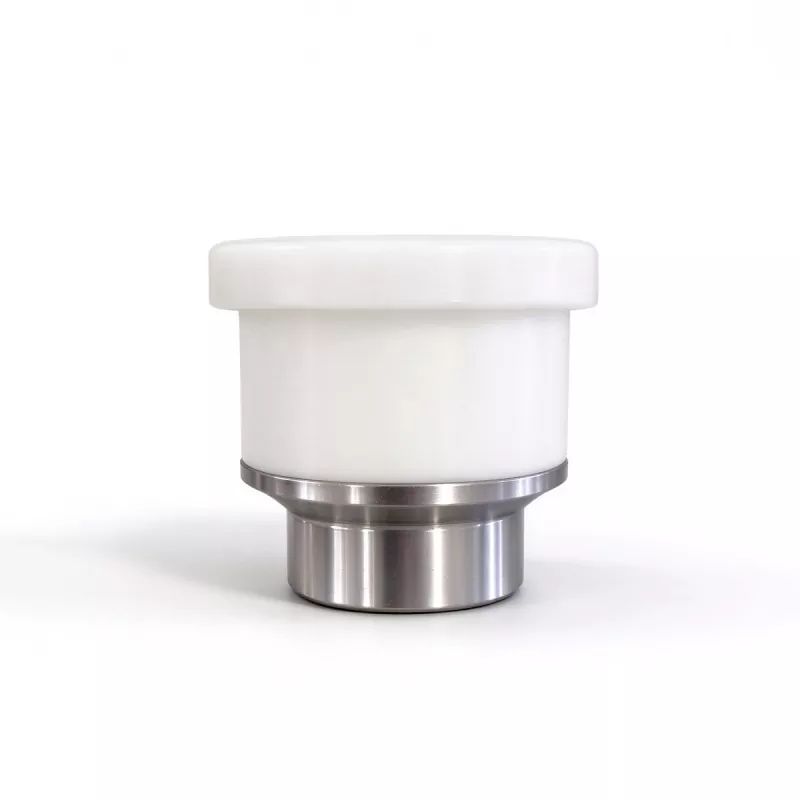

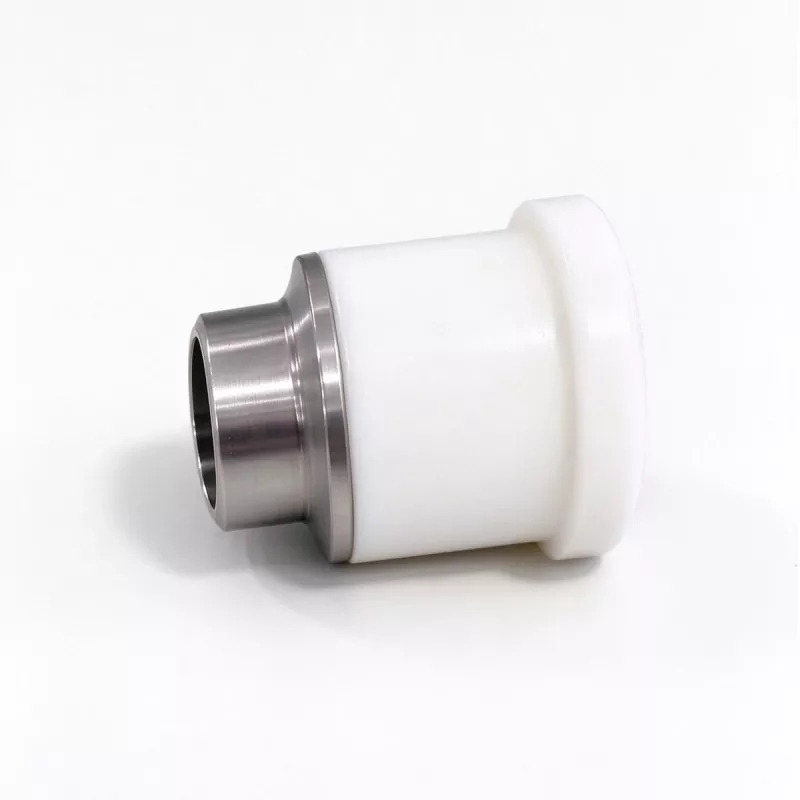

Керамічне кільце лазерної ріжучої головки

EVER VIEW постачає замінні керамічні компоненти для ріжучих головок для волоконного лазера, які підтримують позиціонування сопла, електричну ізоляцію та функції вимірювання висоти в сумісних блоках ріжучих головок. Як невеликий витратний матеріал, встановлений поблизу сопла, керамічне кільце лазерної ріжучої головки працює в зоні, яка піддається впливу тепла, бризок, пилу та випадкового механічного впливу.

Правильне керамічне кільце слід вибирати відповідно до фактичної конструкції ріжучої головки. Зовнішній діаметр, внутрішній діаметр, висота, різьба, розташування контактів і конструкція кріплення можуть відрізнятися в різних моделях.

Для придбання заміни EVER VIEW рекомендує надати модель ріжучої головки, оригінальний номер деталі, розміри або чіткі фотографії. Наша команда може допомогти зіставити специфікації перед пропозицією та підтримати складські запаси або оптові замовлення.

Ключова частина нижньої ріжучої головки

Керамічне кільце лазерної ріжучої головки розташоване між блоком ріжучої головки та пов’язаними з соплом компонентами. Його точна структура залежить від конструкції ріжучої головки, але зазвичай вона сприяє як механічному позиціонуванню, так і електричній ізоляції.

Підтримка позиціонування сопла

Керамічний корпус і відповідна монтажна конструкція допомагають утримувати насадку в призначеному положенні. Правильні розміри та концентричність важливі, оскільки сопло має підтримувати необхідне співвідношення з лазерним променем.

Забезпечте електричну ізоляцію

Керамічний матеріал забезпечує електричну ізоляцію між обраними провідними частинами ріжучої головки. Ця характеристика важлива для ріжучих головок, які використовують ємнісне вимірювання висоти для контролю відстані між вузлом сопла та металевою деталлю.

Датчик висоти залежить від збірки

У сумісних ріжучих головках керамічне кільце працює разом із соплом і чутливими компонентами, а не як незалежний датчик.

Підтримуйте сенсорну структуру

Керамічний корпус відокремлює відповідні провідні компоненти, зберігаючи при цьому механічний зв’язок, необхідний чутливому вузлу. Залежно від конкретної конструкції також можуть бути включені контактні точки або провідні вставки.

Зменшення варіацій встановлення

Правильно підібране керамічне кільце допомагає вузлу, пов’язаному з соплом, повернутися в призначене положення після заміни. Неправильні розміри можуть вплинути на підгонку збірки та можуть вимагати додаткового усунення несправностей системи вимірювання висоти.

Що може пошкодити каблучку?

Керамічне кільце лазерної ріжучої головки працює близько до заготовки, що робить її вразливою до кількох практичних умов виробництва.

Пошкодження від зіткнення

Деформований аркуш, піднята деталь або помилка програмування можуть призвести до контакту ріжучої головки з матеріалом. Після зіткнення керамічний кузов слід оглянути на наявність тріщин, відколів або зсувів.

Тепло і бризки

Безперервне різання піддає нижню частину ріжучої головки впливу тепла та бризок металу. Забруднення навколо керамічного кільця, сопла та контактної зони слід усунути під час планового технічного обслуговування.

Перевірте перед заміною інших частин

Пошкоджене керамічне кільце може викликати симптоми, які, здається, пов’язані з насадкою або системою контролю висоти. Однак це не слід автоматично вважати причиною кожної проблеми з різанням.

Перевірте фізичний стан

Подивіться на наявність тріщин, відколотих країв, деформації, забруднення чи ненормальної ослабленості. Якщо керамічний корпус має видимі пошкодження, слід уникати подальшого використання, доки компонент не буде оцінено.

Перевірте контактну область

Якщо конструкція ріжучої головки включає провідні контакти, перевірте їх стан відповідно до процедури технічного обслуговування виробника. Поганий контакт може вплинути на схему датчика.

Розмір більше, ніж зовнішній діаметр

Купівля лише за зовнішнім діаметром може призвести до неправильної заміни. Різні керамічні кільця можуть мати однакову зовнішню форму при використанні різних монтажних конструкцій або контактів.

Розміри для вимірювання

За наявності вкажіть зовнішній діаметр, внутрішній діаметр і загальну висоту. Розміри слід брати з оригінального компонента, а не з фотографій.

Перевірте тему та контакти

Розмір різьби, монтажний інтерфейс і положення контакту також можуть визначати сумісність. Інтерфейс сопла слід розглядати разом із структурою керамічного кільця.

Остаточні характеристики повинні бути підтверджені фактичним вузлом ріжучої головки.

Зіставте кільце з ріжучою головкою

Керамічне кільце лазерної ріжучої головки слід розглядати як витратний матеріал для ріжучої головки, а не як універсальний аксесуар.

У різних моделях використовується різний дизайн

Ріжучі головки можуть відрізнятися розмірами керамічного кільця, різьбою, функціями розташування та конфігурацією контактів. Навіть схожі товари можуть бути не взаємозамінними.

Оригінальна інформація допомагає

Оригінальний номер деталі, етикетка упаковки та модель ріжучої головки є корисними посиланнями для визначення заміни. Чіткі фотографії можуть додатково зменшити ймовірність неправильного збігу.

Простий процес ідентифікації

EVER VIEW може допомогти покупцям, які не знають точної специфікації керамічного кільця.

Почніть з обладнання

Укажіть виробника та модель ріжучої головки. Якщо на ріжучій головці є табличка або маркування моделі, додайте чітке фото.

Додайте деталі старої частини

Надішліть фотографії оригінальної керамічної каблучки з різних ракурсів разом із наявними розмірами, номерами деталей та контактною інформацією.

РІЗУЮЧА ГОЛОВКА → СТАРА ДЕТАЛЬ → РОЗМІРИ → ФОТО → СПЕЦИФІКАЦІЯ

Цей процес особливо корисний для закордонних покупців, компаній з лазерного обслуговування та дистриб’юторів, які шукають запасні частини для існуючих машин.

Установка вимагає обережності

Керамічне кільце є прецизійним компонентом, тому під час заміни з ним слід поводитися обережно.

Огляньте перед установкою

Переконайтеся, що новий компонент не має видимих ​​тріщин, відколів або забруднень. Перед встановленням перевірте розміри та монтажну конструкцію.

Уникайте механічних пошкоджень

Кераміка може бути пошкоджена ударом або надмірною силою. Встановіть компонент відповідно до процедури виробника ріжучої головки та уникайте надмірного затягування відповідних монтажних частин.

Тримайте вузол сопла стабільним

Керамічне кільце не працює самостійно. Його стан слід розглядати разом із соплом та іншими компонентами в нижньому кінці ріжучої головки.

Перевірте посадку сопла

Після заміни переконайтеся, що сопло встановлено правильно, а відповідний вузол залишається надійним.

Перевірте датчик висоти

Якщо використовується ємнісний датчик, перевірте нормальну роботу датчика висоти після технічного обслуговування, перш ніж повертати машину до нормального виробництва.

Застосування в лазерному різанні металу

Змінні керамічні компоненти EVER VIEW призначені для обладнання для волоконного лазерного різання, яке використовується в різних середовищах виготовлення металу.

Обробка листового металу

Типові області застосування включають обробку вуглецевої сталі, нержавіючої сталі та алюмінієвого листа для деталей машин, шаф, корпусів і готових металевих компонентів.

Виробниче та сервісне обладнання

Вони також можуть бути актуальними для центрів обслуговування лазерного різання, компаній з обслуговування обладнання, виробників обладнання та дистриб’юторів, які обслуговують різні конфігурації ріжучих головок.

Правильна модель визначається структурою ріжучої головки, а не просто матеріалом, який обробляється.

Створіть практичний запасний інвентар

Хоча керамічне кільце є відносно невеликим витратним матеріалом, його відсутність може затримати обслуговування ріжучої головки.

Для виробничих фабрик

Заводи, на яких працюють декілька машин для лазерного різання, можуть організувати запасні керамічні кільця відповідно до моделі ріжучої головки та номера машини. Це полегшує технікам вибір правильної заміни.

Для дистриб'юторів

Розповсюджувачі лазерного обладнання та сервісні компанії можуть вимагати кілька специфікацій для різних машин клієнтів. Підтвердження моделі перед оптовою закупівлею допомагає уникнути зберігання несумісних деталей.

Якість має значення в малих компонентах

Купівельна ціна керамічного кільця невелика порівняно з ціною повної системи лазерного різання, але невідповідність розмірів все одно може створити проблеми з обслуговуванням.

Послідовність розмірів

Керамічний корпус, особливості кріплення та розташування контактів повинні відповідати підтвердженій специфікації. Сталі розміри допомагають підтримувати повторювану збірку.

Захист упаковки

Керамічні компоненти повинні бути належним чином захищені під час зберігання та транспортування. Запобігання відколів і тріщин перед установкою є частиною надійного управління витратними матеріалами.

Коли його слід замінити?

Не існує універсального інтервалу заміни для кожної ріжучої головки. Фактичні вимоги до обслуговування залежать від роботи машини, зіткнень, впливу тепла, забруднення та практики обслуговування.

Замініть після видимих ​​пошкоджень

Тріщини, відколи, деформація чи інші фізичні пошкодження є причиною перевірити компонент і визначити, чи потрібна заміна.

Замініть під час технічного обслуговування

Якщо керамічне кільце демонструє ненормальний знос або вузол ріжучої головки не працює належним чином, заміну можна розглядати як частину процесу технічного обслуговування.

Інформація про замовлення

Щоб отримати точну пропозицію, надайте модель ріжучої головки, інформацію про оригінальне керамічне кільце, розміри, розташування контактів, фотографії та необхідну кількість, якщо це можливо.

Якщо ви не знаєте модель

Надішліть чіткі фотографії керамічного кільця, ріжучої головки та оригінальної упаковки. Включіть будь-які доступні розміри або номери деталей.

Для оптових закупівель

Для повторних або оптових замовлень надайте необхідну кількість і моделі ріжучих головок заздалегідь. EVER VIEW може допомогти з підтвердженням специфікацій і поставкою на заміну.

ПОТРІБНА ЗАМІНА КЕРАМІЧНОГО КІЛЬЦЯ?

Надіслати деталі → Підтвердити модель → Перевірити специфікацію → Отримати пропозицію

Зв’яжіться з EVER VIEW, щоб підібрати керамічне кільце, замінити та оптом закупити головки для різання волоконного лазера.

FAQ

Що викликає тріщину керамічної каблучки?

Зіткнення з деталлю, надмірне механічне зусилля або неправильне поводження можуть пошкодити керамічний корпус. Тепло та виробниче забруднення також можуть сприяти погіршенню залежно від конструкції ріжучої головки.

Чи можна тимчасово використовувати тріснуте кільце?

Тріснуте керамічне кільце не слід розглядати як звичайний ремонтний компонент. Оскільки кільце може бути частиною ізоляції та чутливої ​​конструкції, перед продовженням роботи слід виконати процедуру технічного обслуговування виробника ріжучої головки.

Чому кільце має металеві контакти?

Деякі конструкції ріжучих головок включають провідні контакти або вставки як частину ємнісної схеми вимірювання висоти. Їх точне розташування залежить від моделі ріжучої головки.

Чи важлива висота керамічного кільця?

так Загальна висота є одним із розмірів, який може вплинути на те, як вузол нижньої ріжучої головки поєднується разом. Його слід відповідати оригінальній специфікації, а не вибирати лише за зовнішнім діаметром.

Чи можу я використовувати керамічне кільце іншого бренду ріжучих головок?

Тільки якщо підтверджено сумісність розмірів, монтажної конструкції, розташування контактів та інших відповідних специфікацій. Подібний зовнішній вигляд не гарантує взаємозамінності.

Які фото найкраще підходять для ідентифікації?

Надайте вид спереду, ззаду та збоку керамічного кільця, а також фотографію етикетки моделі ріжучої головки. Вимірювання за допомогою лінійки, штангенциркуля або іншого відповідного зразка може зробити ідентифікацію більш точною.
