A волоконно-лазерна машина для різання пластиндопомагає виробникам обробляти металеві листи та пластини з точними контурами, вузькою шириною різання та гнучким керуванням з ЧПК. Розуміння потужності лазера, товщини матеріалу, якості різання, експлуатаційних витрат і конфігурації машини є важливим для вибору обладнання, яке відповідає реальним вимогам виробництва.
У цьому посібнику пояснюється, як працює лазерне різання пластин, які матеріали він може обробляти, що впливає на продуктивність різання та як оцінити машину перед тим, як інвестувати в нове виробниче обладнання.
1. Розуміння верстатів для різання пластин з волоконним лазером

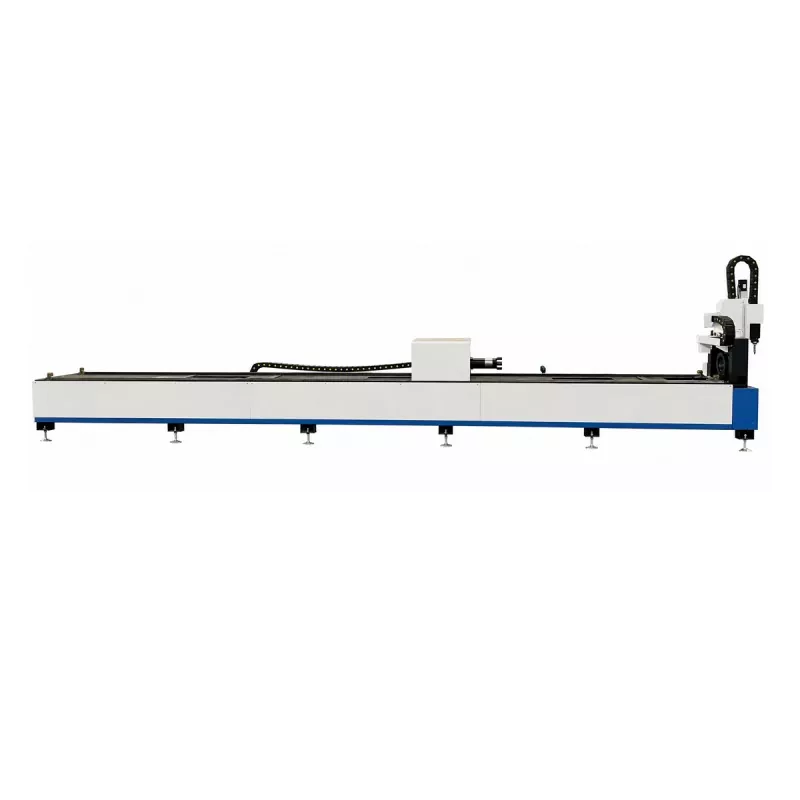

Машина для різання пластин із волоконним лазером — це промислова система металообробки, яка використовує концентрований лазерний промінь для вирізання запрограмованих форм із плоских металевих листів або пластин. Контролер ЧПК координує ріжучу головку та систему руху, дозволяючи верстату повторювати складні контури, отвори, прорізи та контури компонентів із повторюваним позиціонуванням.
На відміну від звичайного механічного різання, лазерна обробка не потребує контакту леза з матеріалом. Сфокусований промінь генерує інтенсивне тепло в певній точці, а допоміжний газ допомагає видалити розплавлений метал із шляху різання. Цей процес створює вузький проріз і може зменшити потребу в додатковій обробці краю, якщо параметри різання налаштовано правильно.
Основні компоненти промислової системи
- Джерело волоконного лазера:Генерує лазерну енергію, яка використовується для обробки металу.
- Лазерна ріжуча головка:Фокусує промінь і подає допоміжний газ до зони різання.
- Система управління ЧПК:Інтерпретує запрограмовані траєкторії різання та координує рух машини.
- Система руху та станина машини:Підтримуйте заготовку та зберігайте стабільний, контрольований рух.
- Система охолодження:Зберігає призначені компоненти в межах необхідного діапазону робочих температур.
- Відведення диму та безпечний корпус:Допоможіть контролювати технологічні викиди та зменшити вплив лазера.
Ці компоненти працюють разом. Джерело лазера високої потужності саме по собі не може гарантувати чудові результати, якщо конструкція машини, ріжуча головка, керування рухом, подача газу або параметри процесу не підходять для застосування.
2. Як відбувається процес різання?
Волоконно-лазерне різання пластин поєднує в собі оптичну енергію, контрольований рух і видалення матеріалу. Машина перетворює цифровий малюнок у фізичний металевий компонент за допомогою серії скоординованих операцій.
Крок 1: Підготуйте дизайн різання
Оператор імпортує сумісне креслення САПР у програмне забезпечення для програмування чи створення верстатів. Програмне забезпечення розташовує компоненти на металевій пластині, встановлює шляхи різання та визначає вводи, точки проколу та інші інструкції процесу.
Крок 2: Сфокусуйте лазерний промінь
Лазерне джерело генерує промінь, який проходить через оптичну систему доставки до ріжучої головки. A focusing lens concentrates the energy onto a small area of the workpiece, raising the local temperature until the metal melts or undergoes the thermal reaction required by the selected cutting process.
Крок 3: видаліть розплавлений матеріал
Допоміжний газ, як правило, кисень, азот або стиснене повітря, де це можливо, допомагає видаляти розплавлений матеріал із пропилу. Тип і тиск газу впливають на швидкість різання, окислення країв, зовнішній вигляд поверхні та кількість залишків, що залишаються на готовій частині.
Крок 4: Дотримуйтеся шляху різання з ЧПУ
Система ЧПК координує рух по запрограмованому контуру. Машина проколює пластину, слідує визначеному шляху та завершує виготовлення компонента. Відповідне прискорення, контроль кутів, параметри фокусування та швидкість різання важливі для збереження узгодженості розмірів.
Крок 5: Огляньте готову деталь
Оператори перевіряють розміри, якість пропилу, задирки, окалину та зовнішній вигляд краю відповідно до виробничих вимог. Для вимогливих компонентів задокументована перевірка першої частини може допомогти переконатися, що процес придатний до того, як почнеться повна партія.
3. Які матеріали може обробляти машина для різання волоконних лазерних пластин?
Волоконно-лазерні системи широко використовуються для виготовлення металу, але практичний діапазон різання залежить від конфігурації лазера, сорту матеріалу, товщини, стану поверхні, допоміжного газу та необхідної якості краю. Не кожна машина може однаково добре обробити будь-який матеріал або товщину.
| матеріал | Типові програми | Важливі міркування |
|---|---|---|
| Вуглецева сталь | Конструкційні частини, рами машин, кронштейни та будівельні компоненти | Кисень може підтримувати ефективне різання; слід враховувати вимоги до окислення країв і кінцевої обробки. |
| Нержавіюча сталь | Обладнання для харчової промисловості, корпуси, архітектурні частини та промислові компоненти | Азот часто вибирають для яскравих країв із низьким рівнем окислення, хоча споживання газу може збільшити експлуатаційні витрати. |
| Алюміній | Транспортні компоненти, корпуси обладнання та легкі конструкції | Відбивна здатність, теплопровідність, склад сплаву та відповідний захист машини потребують уваги. |
| Латунь і мідь | Електричні компоненти, провідні частини та прецизійні металеві вироби | Обробка світловідбиваючого металу вимагає сумісної лазерної системи, відповідних параметрів різання та належного захисту від зворотного відбиття. |
| Інші металеві сплави | Спеціалізовані промислові деталі та виготовлення на замовлення | Сумісність і якість різання повинні перевірятися для конкретного сплаву та умов виробництва. |
Галузі, які отримують вигоду від лазерного різання пластин
- Виробництво важкої техніки та сільськогосподарської техніки.
- Виробництво автомобільних запчастин і транспортного обладнання.
- Електрошафи, коробки управління, промислові корпуси.
- Сталеві вироби, будівельні компоненти та металеві меблі.
- Компоненти ліфтів, торгове обладнання та металеві вироби на замовлення.
Для виробників, які працюють з декількома дизайнами виробів або часто змінюють замовлення, програмування з ЧПК може спростити перехід між завданнями без необхідності виготовляти спеціальні різальні штампи для кожного нового контуру.
4. Ключові переваги для виробників
Точний розріз і постійні розміри
Правильно налаштована система волоконного лазерного різання може створювати детальні контури, невеликі отвори та повторювані профілі компонентів. Це важливо для виробників, вузли яких залежать від точних позицій отворів, контрольованих зазорів і постійних розмірів деталей. Фактичні допуски повинні бути підтверджені за допомогою вибраного верстата та типових заготовок.
Гнучка обробка різних замовлень
Змінити програму цифрового різання може бути простіше, ніж змінити інструменти на звичайній виробничій лінії. Ця гнучкість підтримує індивідуальне виготовлення, невеликі партії, прототипи та змішані графіки виробництва. Це також може допомогти виробникам реагувати на зміни дизайну клієнта без перебудови спеціального інструменту.
Зменшена вторинна обробка
Якщо вибір матеріалу та параметри різання є відповідними, лазерне різання може отримувати кромки, які вимагають менше шліфування чи видалення задирок, ніж деякі альтернативні процеси. Фактичне зменшення залежить від необхідної обробки поверхні, товщини матеріалу, вибору газу та стандартів якості готового компонента.
Краще використання матеріалу
Програмне забезпечення для розміщення впорядковує кілька частин на аркуші, щоб зменшити невикористаний простір. У поєднанні з вузькими пропилами та добре спланованою послідовністю різання це може покращити використання сировини. Результат залежить від геометрії деталей, мінімального інтервалу, управління залишками та планування виробництва.
Потенційне підвищення продуктивності
Automated cutting paths, repeatable programs, and optional loading or unloading equipment can reduce manual handling and support more consistent production. Однак загальна продуктивність також залежить від часу проколювання, руху матеріалу, сортування, перевірки та часу, необхідного для зміни роботи.
5. Що визначає ефективність різання?
Ефективність різання є сукупним результатом конфігурації машини, властивостей матеріалу, параметрів процесу та практики оператора. Оцінка цих факторів разом є більш надійною, ніж вибір обладнання, заснованого лише на потужності лазера.
Потужність лазера та товщина матеріалу
Потужність лазера впливає на кількість енергії, доступної для плавлення або обробки матеріалу. Вища потужність може розширити практичний діапазон різання або підвищити продуктивність за відповідних умов. Тим не менш, максимальна рекламована товщина не обов’язково є товщиною, при якій машина забезпечує найкращу швидкість виробництва, якість кромки або експлуатаційні витрати.
Перш ніж вибрати конфігурацію, визначте товщину, яка використовується найчастіше, найтовщий матеріал, який необхідно регулярно різати, і будь-які періодичні роботи з максимальною товщиною. Попросіть у постачальника дані різання, які відповідають вашим вимогам до матеріалу, газу та якості.
Швидкість різання та положення фокусу
Excessive speed can cause incomplete penetration or dross on the lower edge, while an unsuitable low speed can create excessive heat and poor edge quality. Положення фокуса також впливає на розподіл енергії всередині пропилу. Правильні налаштування залежать від матеріалу, товщини, сопла, газу та конфігурації машини.
Вибір допоміжного газу
Кисень може внести додаткове тепло під час різання вуглецевої сталі, тоді як азот зазвичай використовується, коли важлива яскрава кромка з низьким рівнем окислення. Стиснене повітря може бути практичним для певних застосувань, якщо його тиск, чистота та контроль вологості достатні. Вибір газу повинен збалансувати якість краю, швидкість обробки, операції на нижній течії та загальну вартість споживання.
Сопло та оптичний стан
Пошкоджене сопло, забруднене захисне вікно або неправильне центрування сопла можуть порушити потік газу та вплинути на результат різання. Тому регулярна перевірка витратних матеріалів є важливою, коли якість неочікувано погіршується.
6. Як вибрати правильну машину для різання волоконно-лазерної пластини
Правильна машина має відповідати виробничим вимогам заводу сьогодні, залишаючи достатній простір для майбутнього зростання. Структурована оцінка допомагає запобігти надмірним витратам на непотрібну потужність або придбанню системи, яка погано виконує регулярні виробничі завдання.
Визначте свій матеріал і діапазон товщини
Підготуйте список металів, що обробляються щомісяця, їх класи, розподіл товщини, розміри листа та необхідну обробку кромок. Включіть відсоток роботи, представлений кожною товщиною, а не покладайтеся лише на найтовщу частину, яку ви іноді виготовляєте.
Підберіть робочу зону до свого виробничого процесу
Робочий стіл повинен відповідати вашим стандартним розмірам плити та частинам, які ви збираєтеся виготовляти. Перевірте доступ для завантаження, вільний виробничий простір, склад матеріалів, доступ крана або навантажувача, а також простір, необхідний для технічного обслуговування.
Оцініть повну конфігурацію машини
Порівняйте джерело лазера, ріжучу головку, контролер ЧПК, компоненти руху, станину верстата, систему охолодження, вимоги до електрики, обладнання для екстракції та захисний корпус. Підтвердьте, які предмети включено у вказану ціну, а які є додатковими аксесуарами.
Огляд програмного забезпечення та автоматизації
Переконайтеся, що програмне забезпечення для програмування підтримує ваші формати креслення та робочий процес вкладення. Якщо обсяги виробництва виправдовують автоматизацію, оцініть таблиці обміну, автоматичне завантаження та розвантаження, обробку залишків та інтеграцію з існуючими виробничими системами.
Оцініть підтримку постачальника
Встановлення, навчання операторів, наявність запасних частин, дистанційна діагностика та інструкції з технічного обслуговування – усе це впливає на довгострокову вартість обладнання. Запитайте, як надається технічна підтримка, які доступні механізми реагування та які витратні матеріали слід зберігати на місці.
Надішліть запит на письмову технічну пропозицію
Корисна пропозиція має чітко визначати конфігурацію машини, можливості різання, вимоги до комунальних послуг, аксесуари, що входять до комплекту, умови гарантії, умови доставки, обсяг встановлення та навчання. Твердження щодо виробництва мають підтверджуватися відповідними умовами тестування, а не широкими заявами без контексту.
7. Волоконний лазер проти плазмового та CO2 різання
Різні технології різання відповідають різним комбінаціям товщини матеріалу, очікуваної якості, обсягу виробництва та інвестиційного бюджету. Волоконний лазер не є автоматично найекономічнішим вибором для будь-якого завдання металообробки.
| Коефіцієнт оцінки | Волоконний лазер | Плазмова різка | CO2 лазер |
|---|---|---|---|
| Типові сильні сторони | Точне різання металу та вузькі пропили | Надійне різання струмопровідних металів, у тому числі багатьох товстих пластин | Універсальна лазерна обробка з усталеними застосуваннями в металах і неметалях, залежно від конструкції системи |
| Тонка листова деталь | Загалом дуже добре | Може знадобитися більше обробки для тонких функцій | Може забезпечити детальне різання в сумісних програмах |
| Придатність для товстої пластини | Залежить від потужності, матеріалу та необхідної якості | Часто конкурентоспроможна для роботи зі структурними плитами | Залежить від потужності та застосування; операційна економіка вимагає оцінки |
| Експлуатаційні міркування | Допоміжний газ, оптика, охолодження та лазерна безпека | Знос електродів і витратних матеріалів, різальний газ і обробка кромок | Газопостачання, оптика, обслуговування, сумісність матеріалів |
| Найкращий підхід до вибору | Надайте пріоритет точності, продуктивності та загальній вартості прийнятної деталі | Розставте пріоритети за товщиною, виробничими потребами та вартістю розрізу | Підберіть лазерну систему до передбачуваного діапазону матеріалів і вимог процесу |
Для тонких і середніх металевих листів технологія волоконного лазера часто розглядається через поєднання точності, потенціалу автоматизації та гнучкості обробки. Для важких пластин плазма може залишатися конкурентоспроможною залежно від вимог допуску та експлуатаційних витрат. Найдоцільніший вибір слід визначити шляхом репрезентативних випробувань на різання та повного порівняння вартості.
8. Операційні витрати та ефективність виробництва
Ціна придбання - це лише одна частина інвестицій. Надійна оцінка повинна враховувати витрати, понесені під час виробництва прийнятних деталей протягом очікуваного терміну служби машини.
Визначте основні категорії витрат
- Електрика:Лазерне джерело, система охолодження, рухова апаратура, екстракційні та допоміжні пристрої.
- Допоміжний газ:Кисень, азот або стиснене повітря, включно з обладнанням для генерації та обробки газу, де це можливо.
- Витратні матеріали:Насадки, захисні вікна, лінзи, де є, та інші запасні компоненти.
- праця:Програмування, завантаження, розвантаження, сортування, перевірка та обслуговування.
- Технічне обслуговування:Планове обслуговування, заміна деталей, усунення несправностей і технічна підтримка.
- Матеріальні відходи:Ефективність вкладення, відхилені частини, брухт налаштування та непридатні залишки.
- Час простою:Виробничі втрати, пов’язані з несправностями, техобслуговуванням і очікуванням запчастин або обслуговування.
Розрахуйте вартість прийнятної частини
Одним з корисних підходів є розділення загальних експлуатаційних витрат для репрезентативного виробничого циклу на кількість виготовлених відповідних деталей. Включіть використання матеріалів, де це необхідно, витрати на експлуатацію машини, робочу силу, витратні матеріали та доопрацювання. Це дає більш значуще порівняння, ніж лише швидкість різання.
Виробники також повинні вимірювати фактичний час циклу, включаючи завантаження, проколювання, різання, розвантаження та перевірку. Машина, яка ріже швидко, але потребує частого втручання, може не забезпечити найвищої продуктивності протягом повної зміни.
Оцініть потенційну віддачу від інвестицій
При заміні стороннього різального або старого обладнання порівняйте поточні витрати з очікуваною вартістю власного виробництва. Включіть встановлення, навчання, фінансування, технічне обслуговування та реалістичне використання. Будь-яка оцінка окупності має базуватися на задокументованих обсягах виробництва та консервативних припущеннях щодо майбутніх замовлень.
9. Технічне обслуговування та безпека на робочому місці
Профілактичне технічне обслуговування допомагає підтримувати стабільну продуктивність різання, захищає ключові компоненти та зменшує перерви у виробництві, яких можна уникнути. Operators should follow the equipment manufacturer's maintenance schedule and the procedures specified for the installed laser source and cutting head.
Щоденне та регулярне технічне обслуговування
- Огляньте форсунки на наявність пошкоджень, забруднення та проблем з центруванням.
- Перевірте захисні оптичні компоненти відповідно до затвердженої процедури перевірки.
- Контролюйте сигнали тривоги системи охолодження, температуру, стан охолоджуючої рідини та необхідну витрату.
- Перевірте лінії подачі газу, фільтри, регулятори та показники тиску.
- Тримайте робочий стіл і простір навколо нього вільним від накопиченого брухту та надмірного пилу.
- Перегляньте сигнали тривоги машини та зафіксуйте повторювані проблеми з якістю різання.
- Виконайте заплановані перевірки змащування та механічні перевірки згідно з інструкціями виробника.
Основні правила безпеки при роботі з лазером
Промислові лазерні системи можуть становити серйозну небезпеку для очей, шкіри, вогню, електричного струму та диму. Довжина хвилі та потужність волоконних лазерів потребують особливої уваги, оскільки лазерне випромінювання ближнього інфрачервоного діапазону може бути невидимим для людського ока.
- Використовуйте відповідний корпус, блокування та захисні системи, що відповідають класифікації та встановленню лазера.
- Ніколи не обходьте блокування та не працюйте з пошкодженими бар'єрами безпеки.
- Забезпечте ефективне видалення диму та оцініть небезпеки, пов’язані з матеріалами, що ріжуться.
- Використовуйте лише схвалені лазерні захисні окуляри, якщо цього вимагає задокументована оцінка безпеки; окуляри не замінюють засобів технічного контролю.
- Обмежте роботу та обслуговування навченим персоналом відповідно до затверджених процедур.
- Застосуйте правильні процедури блокування та ізоляції перед обслуговуванням або ремонтом.
Підприємства повинні перевірити чинні місцеві правила, вимоги до електрики, протипожежні заходи та стандарти безпеки праці перед установкою та експлуатацією.
10. Контрольний список для оцінки перед покупкою
Перш ніж замовляти верстат для різання волоконно-лазерних пластин, скористайтеся наведеним нижче контрольним списком, щоб організувати технічні обговорення з потенційними постачальниками.
- Чи були задокументовані основні марки матеріалів і виробнича товщина?
- Чи підходить запропонована потужність лазера для звичайних виробничих завдань, а не лише для періодичного різання максимальної товщини?
- Чи підходить робоча зона для стандартних розмірів пластин і запланованої компонування заводу?
- Чи зразки частин були протестовані з використанням репрезентативних матеріалів і вимог якості?
- Чи задокументовані результати щодо швидкості різання, якості кромки та розмірів у зазначених умовах випробувань?
- Чи чітко вказано джерело лазера, ріжучу головку, контролер і аксесуари, що входять у комплект?
- Чи зрозумілі вимоги до електропостачання, охолодження, стисненого повітря, газу та відведення?
- Чи перевірено сумісність програмного забезпечення, можливість вкладення та необов’язкову автоматизацію?
- Чи зрозумілі умови встановлення, навчання, гарантії, запасних частин і технічної підтримки?
- Чи порівнювали очікувану вартість прийнятної деталі з існуючими методами виробництва?
Чітко визначений процес закупівель допомагає виробникам порівнювати постачальників за практичною цінністю виробництва, а не покладатися на заголовні характеристики. Це також створює чітке посилання для прийняття встановлення та майбутніх перевірок ефективності.
11. Часті запитання
1. Для чого використовується волоконно-лазерна машина для різання пластин?
Він використовується для вирізання запрограмованих форм із металевих листів і пластин для таких застосувань, як компоненти машин, промислові корпуси, конструктивні частини, транспортне обладнання та індивідуальне виготовлення металу.
2. Які метали може різати машина для різання волоконних лазерних пластин?
Звичайні матеріали включають вуглецеву сталь, нержавіючу сталь, алюміній, латунь і мідь. Придатність залежить від конфігурації лазера, властивостей матеріалу, товщини, допоміжного газу та необхідної якості різання. Підтвердьте сумісність для конкретного сплаву перед виробництвом.
3. Яка потужність лазера потрібна для різання пластини?
Необхідна потужність залежить від матеріалу, розподілу товщини, обсягу виробництва, бажаної швидкості та вимог до якості краю. Покупці повинні визначити пріоритетність товщини, яка обробляється найчастіше, і підтвердити запропоновану конфігурацію за допомогою зразкових розрізів, а не вибирати виключно за максимальною рекламованою потужністю.
4. Чи може машина для волоконного лазерного різання обробляти товсті металеві пластини?
Так, відповідно налаштовані промислові системи можуть різати товсті металеві пластини. Практичний ліміт залежить від потужності лазера, типу металу, газу та вимог до якості. Різання поблизу максимальної потужності машини може включати повільнішу обробку або інші характеристики країв, тому рекомендується репрезентативне тестування.
5. Чи усуває лазерне різання волокна зняття задирок?
Не в кожному додатку. Правильно оптимізоване різання може зменшити задирки та окалину, але результат залежить від матеріалу, товщини, стану сопла, налаштувань газу та параметрів різання. Для деяких компонентів все ще може знадобитися очищення країв або інші операції обробки.
6. Чи різання волоконним лазером економічніше, ніж плазмове?
Це залежить від програми. Fiber lasers can be attractive for precision work and thin-to-medium sheet processing, while plasma can remain competitive for certain thick-plate jobs. Порівняйте витрати на обладнання, споживання газу та електроенергії, пропускну здатність, робочу силу, використання матеріалів і вимоги до обробки.
7. Що повинно бути включено в котирування машини?
Детальна пропозиція повинна визначати джерело та потужність лазера, робочу зону, ріжучу головку, систему ЧПК, станину верстата, охолоджувальне обладнання, засоби безпеки, аксесуари, програмне забезпечення, встановлення, навчання, гарантію та технічну підтримку. Необхідно також чітко вказати вимоги до комунальних послуг і додаткові елементи.
8. Як виробники можуть підтримувати постійну якість різання?
Use validated cutting parameters, inspect nozzles and optical components, maintain gas and cooling systems, follow preventive maintenance procedures, and record process results. Якщо якість несподівано змінюється, перевірте витратні матеріали та сигналізацію машини, перш ніж робити значні налаштування параметрів.
9. Яку інформацію повинні надати покупці, коли запитують пропозицію?
Provide the material types and grades, minimum and maximum thicknesses, common sheet dimensions, representative drawings, expected monthly production, required edge quality, available utilities, and preferred automation level. Ці деталі допомагають постачальникам рекомендувати відповідну конфігурацію.
10. Чому вибірка повинна бути завершена перед покупкою?
Різання зразків надає практичні докази того, як запропонована машина обробляє фактичні матеріали та геометрію компонентів покупця. Це дозволяє покупцеві оцінити якість розрізу, час обробки, узгодженість розмірів і вимоги до фінішної обробки, перш ніж вкладати кошти.
Знайдіть потрібне рішення для різання волоконно-лазерної пластини для свого бізнесу
Вибір правильного обладнання починається з розуміння ваших матеріалів, виробничих цілей, скорочення вимог до якості та довгострокових експлуатаційних витрат. Ретельно підібрана конфігурація машини може допомогти підвищити гнучкість виробництва, підтримувати постійну якість деталей і підтримувати більш ефективне виготовлення металу.
